随着信息技术的飞速发展,网络业务迅速兴起,然而由于网络自身固有的脆弱使网络安全存在很多潜在的威胁，其中之一就是IP地址欺骗。本期华云数据“智汇华云”专栏将为您奉上“Openvswitch 防火墙是如何防止IP地址欺骗的”。
IP 地址欺骗（IP Spoofing）：
正常情况下，二层数据帧的源IP 地址就是发出数据的机器的 IP 地址，对方计算机接收到以后，向该 IP 地址发出回复数据帧：

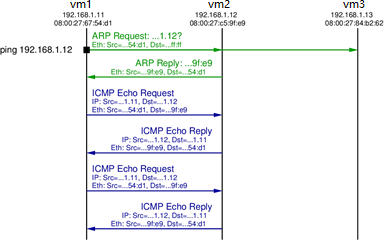

图一

（图一例子中，vm1 发往 vm2 的帧的 IP 地址就是 vm1 的地址，因此 vm2 能够通过 ARP 获取 vm1 的 MAC，并将回复将发回到vm1）

如果源计算机的数据帧的源 IP 地址不是它自己的IP地址而是一个不存在的地址或者另外一台机器的地址，目的计算机接受到数据帧后，它就会一直不停的发出 ARP 广播，最终也无法获取到MAC地址，或者发送返回帧到另一台的计算机。这就是所谓的（源） IP 地址欺骗。

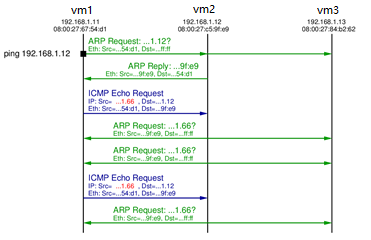

图二

（图二例子中，vm1 将它发往 vm2 的数据帧的源IP设置为 vm3 的IP，导致 vm2 的回复发到了vm3）

如果大量的计算机使用另外一台计算机的 IP 作为源 IP 向很多的计算机发出 ping 命令，那么那一台计算机将会收到很多的 ping 回复。这将导致它的网络带宽被塞满而不能对外提供网络服务。

Openvswitch 防火墙是如何防止IP欺骗的呢？

Openvswitch 防火墙基本原理：
Ovs通过br-int桥上的流表规则控制连接在桥上的端口（ovs port）的进出方向的网络流量。

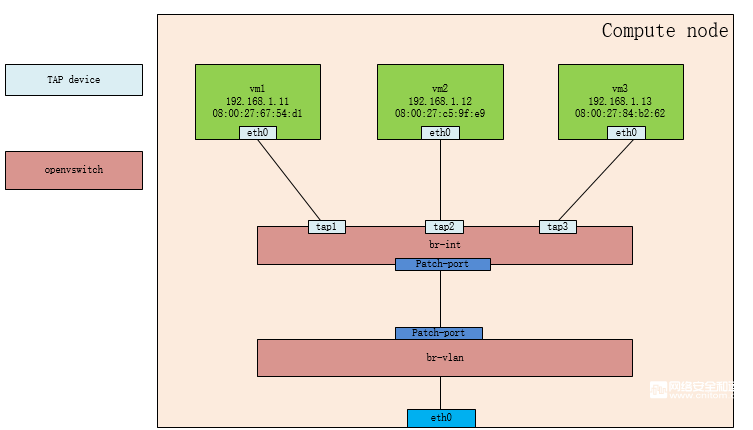

图三

（图三 tap口及 patch-port 均为ovs port）

ovs流表规则：

每条流规则由一系列字段组成，分为基本字段、条件字段和动作字段三部分。

基本字段包括生效时间duration_sec、所属表项table_id、优先级priority、处理的数据包数n_packets，空闲超时时间idle_timeout等。

条件字段包括输入端口号in_port（ovs port）、源目的mac地址dl_src/dl_dst、源目的ip地址nw_src/nw_dst、数据包类型dl_type、网络层协议类型nw_proto等，可以为这些字段的任意组合。
动作字段包括正常转发normal、定向到某交换机端口output：port、丢弃drop、更改源目的mac地址mod_dl_src/mod_dl_dst等，一条流规则可有多个动作，动作执行按指定的先后顺序依次完成。

ovs防火墙具体规则流表如下：

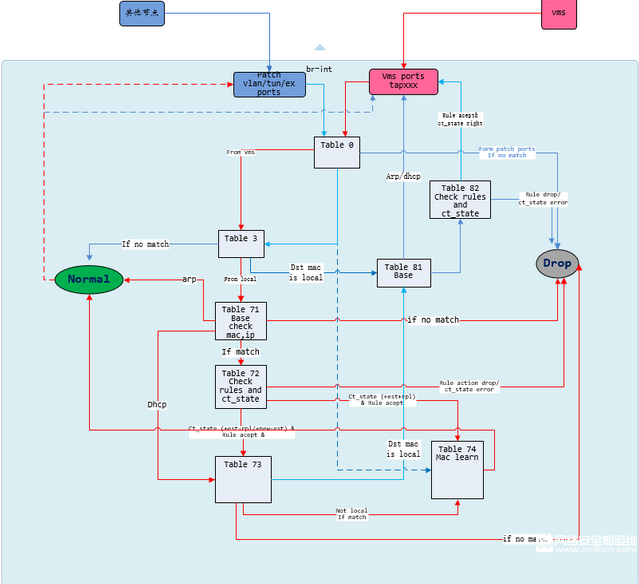

图四

vm 出方向流量由tap口到达br-int网桥时，首先会经过table 0 表分流至table 3
table 0：

Vm tap 对应 ovs port 为port1，匹配in_port=1流表，跳转至table 71出方向基础规则表
table 3：

由table 71 规则表对转发IP报文做合法性校验，要求必须匹配条件为 in_port, dl_src（源mac），nw_src(源IP)
table 71：

如无法匹配上述流表，则会命中默认丢包流表。

当使用ovs防火墙后，再次发生图二例子时，vm1 将它发往 vm2 的数据帧的源IP设置为 vm3 的IP，当前数据包ip与mac 无法与vm1 tap port 71号表记录的真实ip mac匹配，将无法命中table 71号表，数据包被丢包，因为IP欺诈被ovs防火墙有效拦截。
